รูปแบบโครงสร้างของเครือข่าย (Network Topology)
การจัดระบบการทำงานของเครือข่าย มีรูปแบบโครงสร้างของเครือข่าย อันเป็นการจัดวางคอมพิวเตอร์ และการเดินสายสัญญานคอมพิวเตอร์ในเครือข่าย
รวมถึงหลักการไหลเวียนข้อมูลในเครือข่ายด้วย โดยแบ่งโครงสร้างเครือข่ายหลักได้ 4 แบบ คือ
เครือข่ายแบบดาว เครือข่ายแบบวงแหวน เครือข่ายแบบบัส เครือข่ายแบบต้นไม้
การทำงานของระบบ Network และ Internet
รูปแบบโครงสร้างของเครือข่าย (Network Topology) ทั้ง 4 รูปแบบ
1.แบบดาว 2.แบบวงแหวน 3.แบบบัส 4.แบบต้นไม้หรืทรี
การทำงานของระบบ Network และ Internet
รูปแบบโครงสร้างของเครือข่าย (Network Topology)
1. แบบดาว เป็นแบบการต่อสายเชื่อมโยง โดยการนำสถานีต่างๆ มาต่อร่วมกันกับหน่วยสลับสายกลาง การติดต่อสื่อสารระหว่างสถานีจะกระทำได้ด้วยการติดต่อผ่านทางวงจรของหน่วยสลับสายกลาง การทำงานของหน่วยสลับสายกลางจึงคล้ายกับศูนย์กลางของการติดต่อวงจรเชื่อมโยงระหว่างสถานีต่าง ๆ ที่ต้องการติดต่อกัน

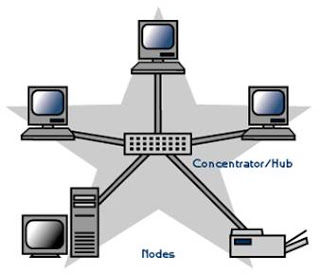

เครือข่ายแบบดาว (Star Network)
ลักษณะการทำงานของเครือข่ายแบบดาว
เป็นการเชื่อมโยงการติดต่อสื่อสารที่มีลักษณะคล้ายรูปดาวหลายแฉก โดยมีสถานีกลาง หรือฮับ เป็นจุดผ่านการติดต่อกันระหว่างทุกโหนดในเครือข่าย สถานีกลางจึงมีหน้าที่เป็นศูนย์ควบคุมเส้นทางการสื่อสารทั้งหมด นอกจากนี้สถานีกลางยังทำหน้าที่เป็นศูนย์กลางคอยจัดส่งข้อมูลให้กับโหนดปลายทางอีกด้วย การสื่อสารภายใน เครือข่ายแบบดาว จะเป็นแบบ 2 ทิศทางโดยจะอนุญาตให้มีเพียงโหนดเดียวเท่านั้นที่สามารถส่งข้อมูลเข้าสู่เครือข่ายได้ จึงไม่มีโอกาสที่หลายๆ โหนดจะส่งข้อมูลเข้าสู่เครือข่ายในเวลาเดียวกัน เพื่อป้องกันการชนกันของสัญญาณข้อมูล เครือข่ายแบบดาว เป็นรูปแบบเครือข่ายหนึ่งที่เป็นที่นิยมใช้กันในปัจจุบัน
ข้อดี
1.การติดตั้งเครือข่ายและการดูแลรักษาทำได้ง่าย
2.หากมีโหนดใดเกิดความเสียหายก็สามารถตรวจสอบได้ง่าย และเนื่องจากใช้อุปกรณ์ 1 ตัวต่อสายส่งข้อมูล 1 เส้น ทำให้การเสียหายของอุปกรณ์ใดในระบบไม่กระทบต่อการทำงานของจุดอื่นๆ ในระบบ
3.ง่ายในการให้บริการเพราะรูปแบบเครือข่ายแบบดาวมีศูนย์กลางทำหน้าที่ควบคุมข้อดีและข้อเสียของเครือข่ายแบบดาว
1. ถ้าสถานีกลางเกิดเสียขึ้นมาจะทำให้ทั้งระบบทำงานไม่ได้
2. ต้องใช้สายส่งข้อมูลจำนวนมากกว่าเครือข่ายแบบบัส และ แบบวงแหวน
การทำงานของระบบ Network และ Internet
2. แบบวงแหวน เป็นแบบที่สถานีของเครือข่ายทุกสถานีจะต้องเชื่อมต่อกับเครื่องขยายสัญญาณของตัวเอง โดยจะมีการเชื่อมโยงของสัญญาณของทุกสถานีเข้าด้วยกันเป็นวงแหวน เครื่องขยายสัญญาณเหล่านี้จะมีหน้าที่ในการรับข้อมูลจากเครื่องคอมพิวเตอร์ของตัวเองหรือจากเครื่องขยายสัญญาณตัวก่อนหน้าและส่งข้อมูลต่อไปยังเครื่องขยายสัญญาณตัวถัดไปเรื่อย ๆ เป็นวง หากข้อมูลที่ส่งเป็นของสถานีใด เครื่องขยายสัญญาณของสถานีนั้นก็รับและส่งให้กับสถานีนั้น เครื่องขยายสัญญาณจึงต้องมีการตรวจสอบข้อมูลที่ได้รับว่าเป็นของตนเองหรือไม่ด้วย ถ้าใช่ก็รับไว้ ถ้าไม่ใช่ก็ส่งต่อไป
เครือข่ายแบบวงแหวน (Ring Network)
ลักษณะการทำงานของเครือข่ายแบบวงแหวน
เป็นการเชื่อมต่ออุปกรณ์ต่างๆ เข้ากันเป็นวงกลม ข้อมูลข่าวสารจะถูกส่งจากโหนดหนึ่งไปยังอีกโหนดหนึ่ง วนอยู่ในเครือข่ายไปใน ทิศทางเดียวเหมือนวงแหวน (ในระบบเครือข่ายรูปวงแหวนบางระบบสามารถส่งข้อมูลได้สองทิศทาง) ในแต่ละโหนดหรือสถานี จะมีรีพีตเตอร์ประจำโหนด 1 ตัว ซึ่งจะทำหน้าที่เพิ่มเติมข่าวสารที่จำเป็นต่อการ สื่อสาร ในส่วนหัวของแพ็กเกจข้อมูล สำหรับการส่งข้อมูลออกจากโหนด และมีหน้าที่รับแพ็กเกจข้อมูลที่ไหลผ่านมาจากสายสื่อสาร เพื่อตรวจสอบว่าเป็นข้อมูลที่ส่งมาให้โหนดของตนหรือไม่ ถ้าใช่ก็จะคัดลอกข้อมูลทั้งหมดนั้นส่งต่อไปให้กับโหนดของตน แต่ถ้าไม่ใช่ก็จะปล่อยข้อมูลนั้นไปยังรีพีตเตอร์ของโหนดถัดไป
ข้อดีข้อเสียของเครือข่ายรูปวงแหวน
ข้อดี
1. การส่งข้อมูลสามารถส่งไปยังผู้รับหลาย ๆ โหนดพร้อมกันได้ โดยกำหนดตำแหน่งปลายทางเหล่านั้นลงในส่วนหัวของแพ็กเกจข้อมูล รีพีตเตอร์ของแต่ละโหนดจะตรวจสอบเองว่ามีข้อมูลส่งมาให้ที่โหนดตนเองหรือไม่
2. การส่งข้อมูลเป็นไปในทิศทางเดียวกัน จึงไม่มีการชนกันของสัญญาณข้อมูล
ข้อเสีย
1. ถ้ามีโหนดใดโหนดหนึ่งเกิดเสียหาย ข้อมูลจะไม่สามารถส่งผ่านไปยังโหนดต่อไปได้ และจะทำให้เครือข่ายทั้งเครือข่ายขาดการติดต่อสื่อสาร
2. เมื่อโหนดหนึ่งต้องการส่งข้อมูล โหนดอื่น ๆ ต้องมีส่วนร่วมด้วย ซึ่งจะทำให้เสียเวลา
การทำงานของระบบ Network และ Internet
3. เครือข่ายแบบบัส (Bus Network) เป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์และอุปกรณ์ต่าง ๆ ด้วยสายเคเบิ้ลยาว ต่อเนื่องไปเรื่อย ๆ โดยจะมีอุปกรณ์ที่เป็นตัวเชื่อมต่อคอมพิวเตอร์และอุปกรณ์เข้ากับสายเคเบิ้ล ในการส่งข้อมูล จะมีคอมพิวเตอร์เพียงตัวเดียวเท่านั้นที่สามารถส่งข้อมูลได้ในช่วงเวลาหนึ่งๆ การจัดส่งข้อมูลวิธีนี้จะต้องกำหนดวิธีการ ที่จะไม่ให้ทุกสถานีส่งข้อมูลพร้อมกัน เพราะจะทำให้ข้อมูลชนกัน วิธีการที่ใช้อาจแบ่งเวลาหรือให้แต่ละสถานีใช้ความถี่ สัญญาณที่แตกต่างกัน ในการติดตั้งเครือข่ายแบบบัสนี้ คอมพิวเตอร์และอุปกรณ์แต่ละชนิด ถูกเชื่อมต่อด้วยสายเคเบิ้ลเพียงเส้นเดียว ซึ่งจะใช้ในเครือข่ายขนาดเล็ก ในองค์กรที่มีคอมพิวเตอร์ใช้ไม่มากนัก
เครือข่ายแบบบัส (Bus Network)
ลักษณะการทำงานของเครือข่ายแบบบัส
อุปกรณ์ทุกชิ้นหรือโหนดทุกโหนด ในเครือข่ายจะต้องเชื่อมโยงเข้ากับสายสื่อสารหลักที่เรียกว่า"บัส" (BUS) เมื่อโหนดหนึ่งต้องการจะส่งข้อมูลไปให้ยังอีกโหนดหนึ่งภายในเครือข่าย จะต้องตรวจสอบให้แน่ใจก่อนว่าบัสว่างหรือไม่ ถ้าหากไม่ว่างก็ไม่สามารถจะส่งข้อมูลออกไปได้ ทั้งนี้เพราะสายสื่อสารหลักมีเพียงสายเดียว ในกรณีที่มีข้อมูลวิ่งมาในบัส ข้อมูลนี้จะวิ่งผ่านโหนดต่างๆ ไปเรื่อยๆ ในขณะที่แต่ละโหนดจะคอยตรวจสอบข้อมูลที่ผ่านมาว่าเป็นของตนเองหรือไม่ หากไม่ใช่ ก็จะปล่อยให้ข้อมูลวิ่งผ่านไป แต่หากเลขที่อยู่ปลายทาง ซึ่งกำกับมากับข้อมูลตรงกับเลขที่อยู่ของตน โหนดนั้นก็จะรับข้อมูลเข้าไป
ข้อดีข้อเสียของเครือข่ายแบบบัส
ข้อดี
1. ใช้สายส่งข้อมูลน้อยและมีรูปแบบที่ง่ายในการติดตั้ง ทำให้ลดค่าใช้จ่ายในการติดตั้งและบำรุงรักษา
2. สามารถเพิ่มอุปกรณ์ชิ้นใหม่เข้าไปในเครือข่ายได้ง่าย
ข้อเสีย
1. ในกรณีที่เกิดการเสียหายของสายส่งข้อมูลหลัก จะทำให้ทั้งระบบทำงานไม่ได้ 2. การตรวจสอบข้อผิดพลาดทำได้ยาก ต้องทำจากหลาย ๆจุด
การทำงานของระบบ Network และ Internet
4. แบบต้นไม้ (Tree Network) เป็นเครือข่ายที่มีการผสมผสานโครงสร้างเครือข่ายแบบต่างๆเข้าด้วยกันเป็นเครือข่ายขนาดใหญ่ การจัดส่งข้อมูลสามารถส่งไปถึงได้ทุกสถานี การสื่อสารข้อมูลจะผ่านตัวกลางไปยังสถานี
อื่น ๆ ได้ทั้งหมด เพราะทุกสถานีจะอยู่บนทางเชื่อม รับส่งข้อมูลเดียวกัน
เครือข่ายแบบต้นไม้ (Tree Network)
